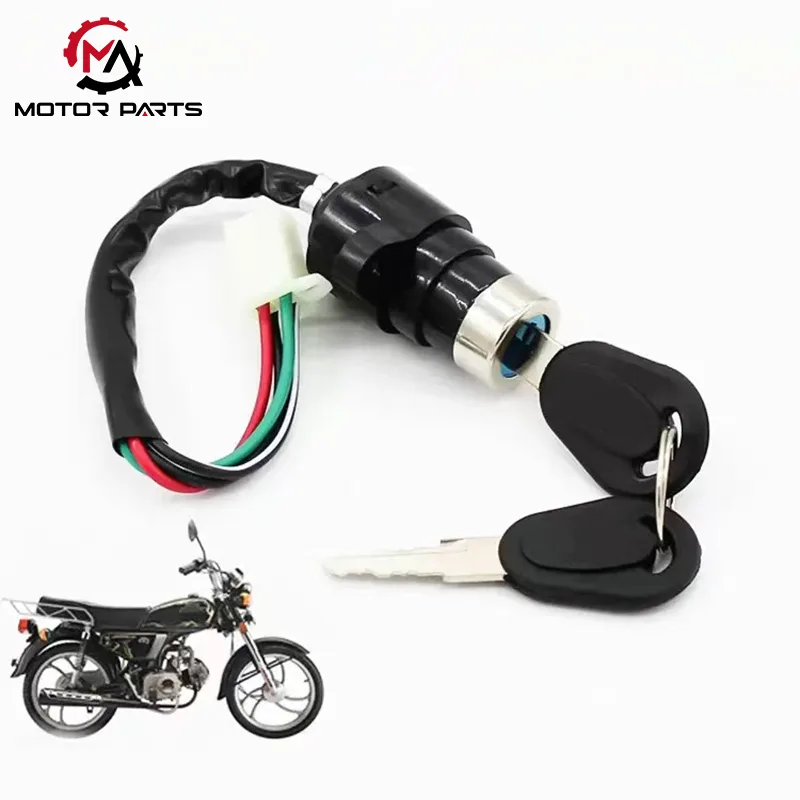

JH70 Διακόπτης ανάφλεξης μοτοσικλέτας

Αυτός ο υψηλής ποιότητας διακόπτης ανάφλεξης μοτοσικλέτας JH70 από το εργοστάσιο Max Trading είναι ένα βασικό εξάρτημα που ελέγχει το ηλεκτρικό κύκλωμα ολόκληρου του οχήματος και την εκκίνηση/διακοπή του κινητήρα. Ο δομικός σχεδιασμός και η λογική λειτουργίας του διακόπτη βασίζονται στην βασική αρχή της «μηχανικής σύνδεσης + μεταγωγής κυκλώματος».

Στοιχεία Δομής:

1. Συγκρότημα κυλίνδρου μηχανικής κλειδαριάς

Το σώμα κλειδαριάς του διακόπτη ανάφλεξης μοτοσικλέτας JH70 είναι κατασκευασμένο από χυτό κράμα ψευδάργυρου ή κράμα αλουμινίου, σε συνδυασμό με έναν κύλινδρο κλειδαριάς από χαλκό υψηλής ακρίβειας και το αποκλειστικό κλειδί του αρχικού εργοστασίου. Διαθέτει μηχανισμό ανατροπέα ακριβείας, που επιτρέπει μόνο στο αρχικό εργοστασιακό κλειδί να περιστρέφεται με ακρίβεια, παρέχοντας ταυτόχρονα έλεγχο εκκίνησης και αντικλεπτική προστασία.

Ορισμένα μοντέλα διαθέτουν επίσης σχέδιο σύνδεσης κλειδαριάς τιμονιού. όταν αλλάζει στη θέση κλειδώματος, κλειδώνει με ασφάλεια το τιμόνι, ενισχύοντας περαιτέρω την ασφάλεια του οχήματος όταν είναι σταθμευμένο.

2. Μονάδα ηλεκτρικής επαφής

Ο κύλινδρος κλειδώματος ενσωματώνει μια ομάδα επαφών από χαλκό υψηλής καθαρότητας, με τον αριθμό και τη θέση των επαφών να ταιριάζουν ακριβώς με τις απαιτήσεις ενεργοποίησης/απενεργοποίησης κυκλώματος για κάθε θέση. Η επιφάνεια επαφής υφίσταται επαγγελματική αντιοξειδωτική επεξεργασία για να αντισταθεί αποτελεσματικά στην οξείδωση και τη διάβρωση, εξασφαλίζοντας μακροχρόνια σταθερή αγωγιμότητα και παρέχοντας ένα ισχυρό προστατευτικό φράγμα για ολόκληρο το ηλεκτρικό σύστημα του οχήματος.

3. Συναρμολόγηση ακροδεκτών καλωδίωσης

Το πίσω μέρος του διακόπτη ανάφλεξης μοτοσικλέτας JH70 είναι εξοπλισμένο με 3-6 βυσματωμένους ακροδέκτες καλωδίωσης, που συνδέονται με το τροφοδοτικό, το σύστημα ανάφλεξης, το κύκλωμα φωτισμού και άλλα κυκλώματα πυρήνα. Ο βολικός σχεδιασμός του plug-in βελτιώνει σημαντικά την αποτελεσματικότητα της επιθεώρησης και της συντήρησης του κυκλώματος.

Αρχή Εργασίας

Όταν το κλειδί εισάγεται στον κύλινδρο κλειδαριάς και περιστρέφεται, ο κύλινδρος κλειδαριάς, μέσω ενός ακριβούς μηχανισμού δικτυώματος γραναζιών, οδηγεί το συγκρότημα εσωτερικής επαφής να κινείται συγχρονισμένα, ελέγχοντας έτσι την κατάσταση ενεργοποίησης/απενεργοποίησης ολόκληρου του ηλεκτρικού κυκλώματος του οχήματος. Η συγκεκριμένη διαδικασία εργασίας έχει ως εξής:

Θέση ON (Θέση ενεργοποίησης)

Όταν το κλειδί είναι γυρισμένο στη θέση ΟΝ, ο μηχανισμός σύνδεσης του κυλίνδρου κλειδώματος συνδέει την ομάδα επαφών με το τροφοδοτικό, το σύστημα ανάφλεξης και το κύκλωμα φωτισμού. Αυτή τη στιγμή, ο ηλεκτρονικός πίνακας οργάνων της μοτοσικλέτας ανάβει, το μπουζί λαμβάνει τάση ανάφλεξης και οι προβολείς, τα πίσω φώτα και άλλα συστήματα φωτισμού μπαίνουν σε κατάσταση αναμονής, παρέχοντας την απαραίτητη υποστήριξη ισχύος για ασφαλή λειτουργία του οχήματος.

Θέση START (Θέση εκκίνησης)

Όταν στρίβετε στη θέση START (ορισμένα απλουστευμένα μοντέλα παραλείπουν αυτή τη φυσική θέση και χρησιμοποιούν ξεχωριστό κουμπί ηλεκτρικής εκκίνησης), ο διακόπτης ανάφλεξης μοτοσικλέτας JH70 συνδέει το κύκλωμα του κινητήρα εκκίνησης εκτός από τη διατήρηση της σύνδεσης με το σύστημα ανάφλεξης και το κύκλωμα φωτισμού. Στη συνέχεια, το ρεύμα οδηγεί το γρανάζι της μίζας να εμπλέκεται με τον σφόνδυλο του κινητήρα, περιστρέφοντας τον στροφαλοφόρο άξονα και ολοκληρώνοντας τη διαδικασία εκκίνησης του κινητήρα.

Για να αποφευχθεί η ζημιά στον κινητήρα της μίζας λόγω υπερφόρτωσης, αυτή η θέση έχει συνήθως έναν μηχανισμό προστασίας από υπερένταση και η διάρκεια μιας εκκίνησης περιορίζεται στα 5-8 δευτερόλεπτα.

Θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΚΛΕΙΔΩΜΑ (Θέση Σβηστό/Κλείδωμα κινητήρα)

Όταν το κλειδί γυρίσει στη θέση OFF ή LOCK, ο μηχανισμός επαφής αποσυνδέει εντελώς όλες τις συνδέσεις του κυκλώματος και διακόπτεται η τροφοδοσία του οχήματος. Ταυτόχρονα, το μπουλόνι ασφάλισης του σώματος της μηχανικής κλειδαριάς ξεπροβάλλει και εμπλέκεται με το αυλάκι στερέωσης του τιμονιού, ασφαλίζοντας το τιμόνι σε μια συγκεκριμένη γωνία, σχηματίζοντας ένα φυσικό αντικλεπτικό φράγμα που εμποδίζει αποτελεσματικά το όχημα να μετακινηθεί ή να στρίψει αυθαίρετα όταν είναι σταθμευμένο.

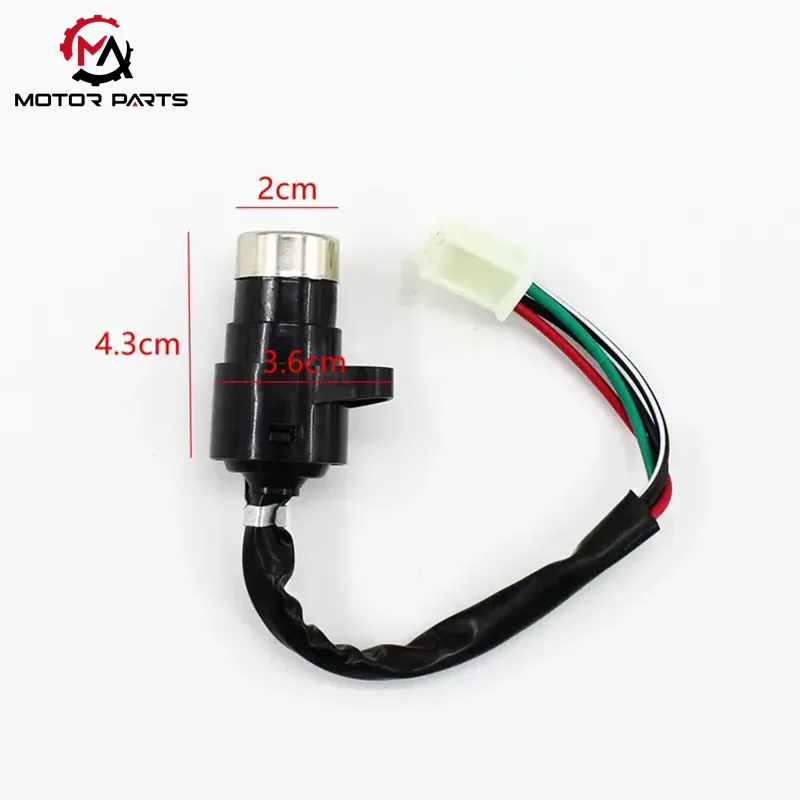

Παράμετρος προϊόντος:

Η Max Trading ανυπομονεί να συνεργαστεί μαζί σας

Η τρέχουσα παγκόσμια αγορά διακόπτη ανάφλεξης μοτοσικλετών έχει σύνθετο ετήσιο ρυθμό ανάπτυξης 22% και το μέγεθος της αγοράς αναμένεται να ξεπεράσει τα 15 δισεκατομμύρια γιουάν έως το 2025. Τα προϊόντα μας έχουν πάρει ηγετική θέση στην αγορά με τα τέσσερα πλεονεκτήματά τους: πλήρη προσαρμοστικότητα, υψηλή σταθερότητα, ευφυΐα και συμμόρφωση. Είτε είστε διασυνοριακός πωλητής ηλεκτρονικού εμπορίου, περιφερειακός χονδρέμπορος ανταλλακτικών ή προμηθευτής κατασκευαστή οχημάτων, μπορούμε να παρέχουμε προσαρμοσμένα λογότυπα, αποκλειστική συσκευασία, κλιμακωτές πολιτικές τιμολόγησης και 7 × 24ωρη υποστήριξη υπηρεσιών εξωτερικού εμπορίου.

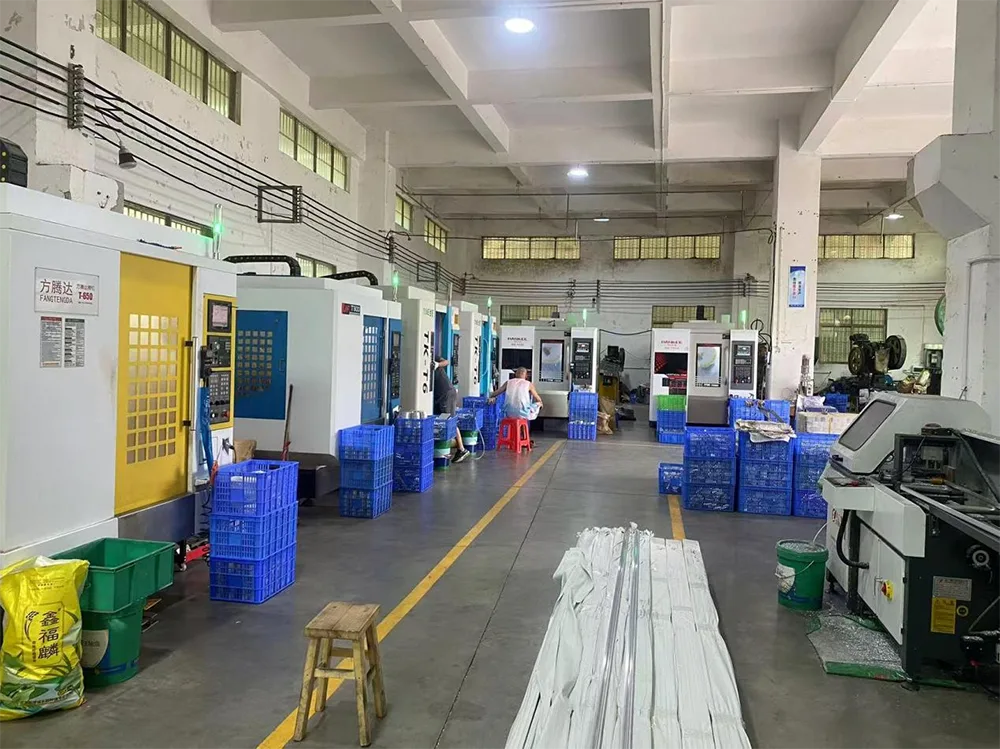

Εργαστήριο παραγωγής
