Το Max Trading συμβαδίζει με την ανάπτυξη της εποχής και συνεχώς καινοτομήστε και ανακατεύετε το σύστημα της σύνδεσης μοτοσικλετών. Ως κινεζικός προμηθευτής στροφαλοφόρων μοτοσικλετών, ράβδων σύνδεσης και άλλων προϊόντων, το Max Trading έχει μοναδικές γνώσεις στα συστήματα σύνδεσης του στροφαλοφόρου μοτοσικλέτα.
Το σύστημα σύνδεσης στροφάλου παίζει ρόλο ως "μετατροπέας ισχύος" στο σύστημα κινητήρων μοτοσικλετών, κυρίως με τη βελτίωση της μηχανικής για την εξουδετέρωση των αδρανειακών δυνάμεων και των δονήσεων που παράγονται κατά τη διάρκεια της λειτουργίας, εξασφαλίζοντας την ομαλή και αξιόπιστη ισχύ ενέργειας. Και η υποστήριξη και η ισορροπία, ως βοηθητικές λειτουργίες του, είναι εξίσου κρίσιμες.

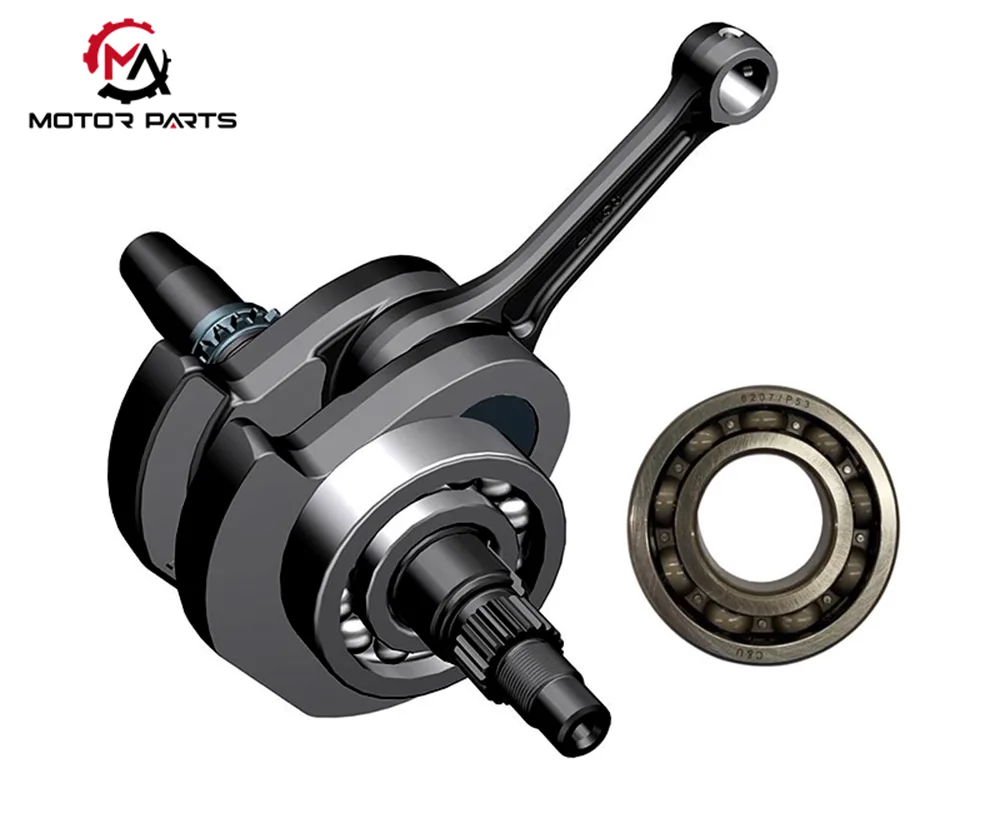

Το σύστημα ράβδων σύνδεσης μοτοσικλετών αποτελείται από τρία κύρια εξαρτήματα: το συγκρότημα στροφάλου, το συγκρότημα σύνδεσης και τη βοηθητική συσκευή. Στοσυγκρότημα στροφαλοφόρου άξονα, ο στροφαλοφόρος άξονας, ο ακροδέκτης στροφαλοφόρου και το μπλοκ ισορροπίας είναι τα κύρια συστατικά που περιστρέφουν το σύστημα. Τα μπροστινά και τα πίσω άκρα του στροφαλοφόρου άξονα μοτοσικλετών υποστηρίζονται άκαμπτα στο κάθισμα του ρουλεμάν του περιβλήματος του κινητήρα μέσω κυλιόμενων ρουλεμάν υψηλής ακρίβειας ή συρόμενων ρουλεμάν, εξασφαλίζοντας σταθερότητα κατά τη διάρκεια της περιστροφής.

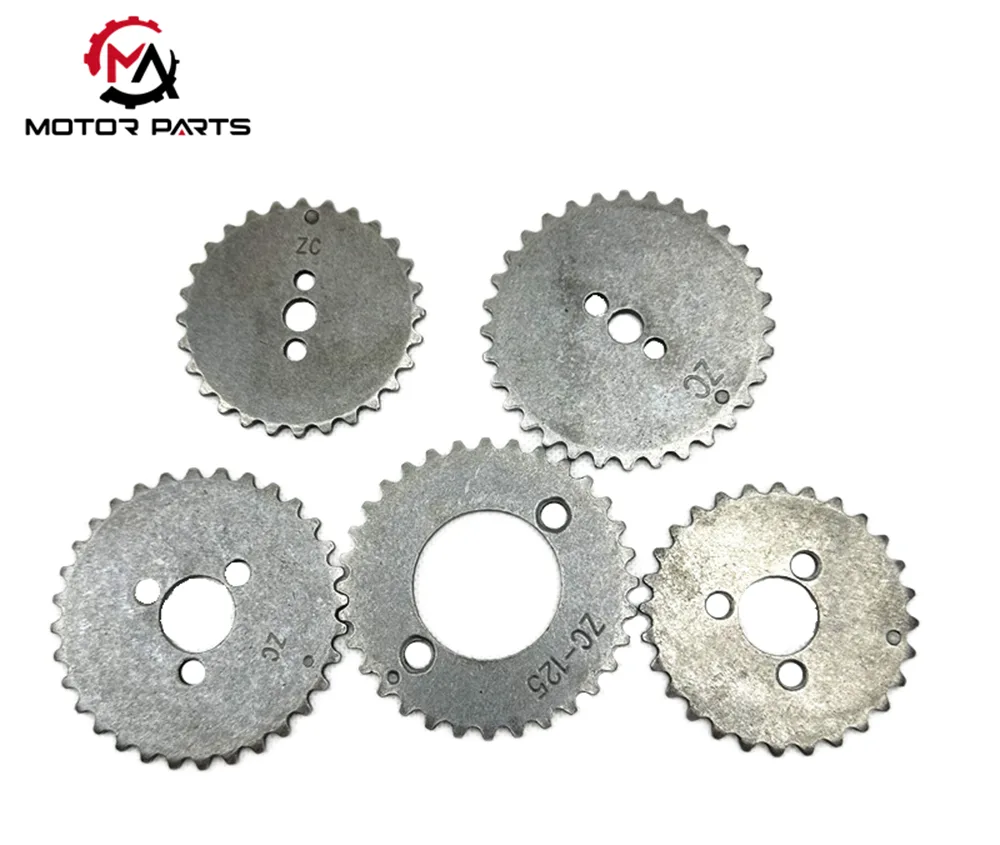

Το εμπρόσθιο άκρο του στροφαλοφόρου άξονα μοτοσικλέτας είναι συνήθως εξοπλισμένο μεεργαλεία χρονισμού(Ελέγχοντας το τρένο της βαλβίδας) ή συμπλέκτες (ισχύς μετάδοσης στο σύστημα μετάδοσης) μέσω συνδέσεων κλειδιών ή δομών φλάντζας, ενώ το πίσω άκρο είναι εγκατεστημένο με σφόνδυλο (αποθήκευση κινητικής ενέργειας, σταθεροποιητικής ταχύτητας) ή μαγνητικού κινητήρα (ενέργεια ανάφλεξης).

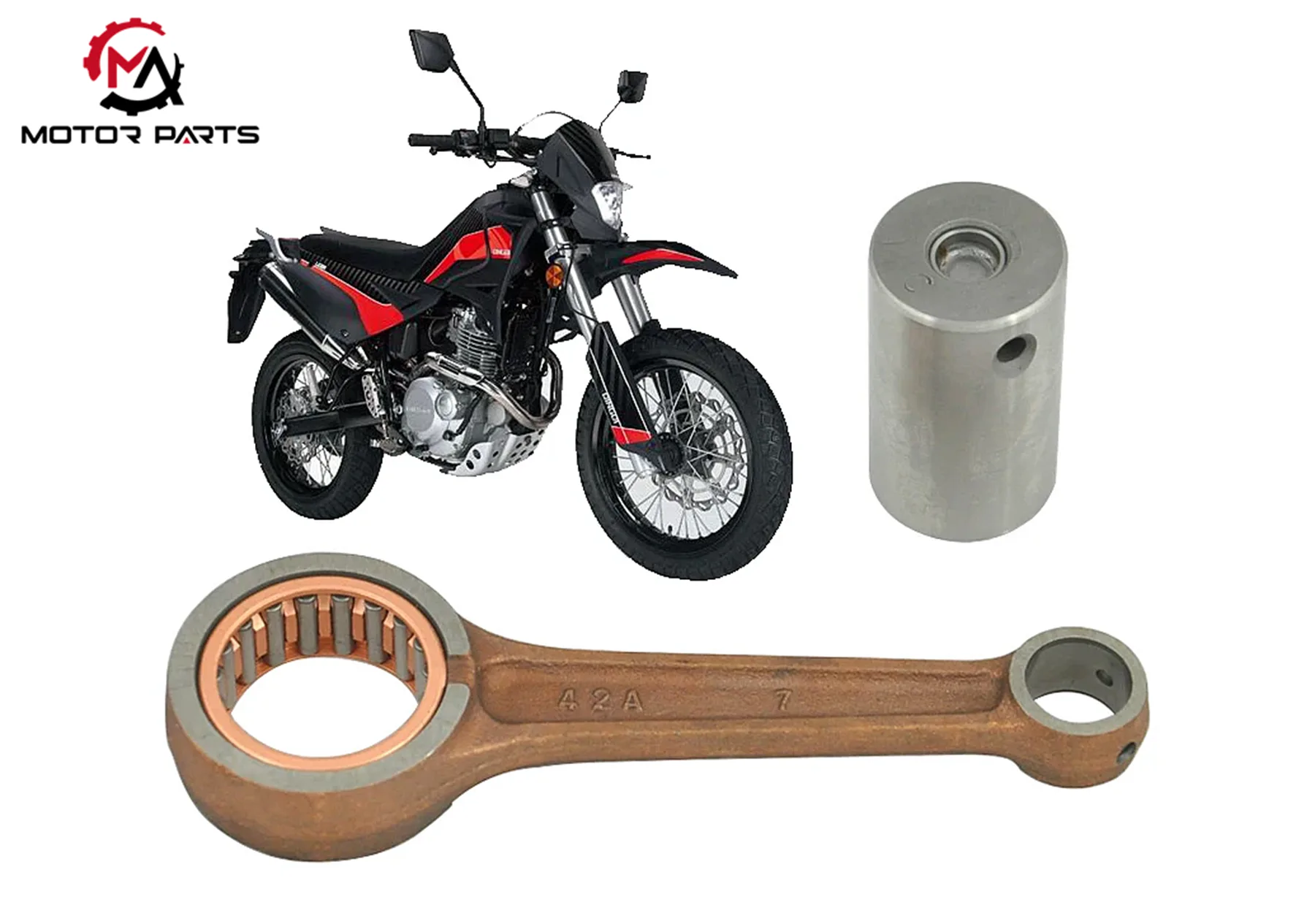

The motorcycle crank arms, symmetrically distributed on both sides, are rigidly connected by crank pins to form a complete frame, which constitutes the key structure for transmitting torque. To remove the centrifugal force interference generated during the rotation process, the counterweight on the motorcycle crank arm needs to undergo strict dynamic balance calibration, with an accuracy controlled within ± 1g · cm, which can effectively counteract more than 90% of the rotational inertia force and significantly reduce the overall vibration of the machine. The motorcycle connecting rod big end is flexibly connected to the crank pin through a sectional structure, and wear-resistant bearing shells are embedded inside to form a sliding friction pair, which can withstand periodic impact loads; The small end of the motorcycle connecting rod is hinged to the piston through a piston pin, using a fully floating or semi floating connection design to ensure flexible swinging of the piston during reciprocating motion. The connecting rod body is made of high-strength forged steel with an I-shaped or box shaped cross-section, which ensures sufficient structural strength and minimizes weight to the greatest extent possible. During the transmission of power, it can efficiently convert the linear thrust of the motorcycle piston into the rotational torque of the crankshaft. The auxiliary devices such as bearings, oil seals, and lubrication channels are important supports to ensure the long-term reliable operation of the system. The motorcycle bearing shell is made of high wear-resistant alloy materials (such as Babbitt alloy and copper lead alloy), and the friction loss between the crank pin and the connecting rod big end is reduced through oil film lubrication; The motorcycle oil seal is installed at the joint between the front and rear ends of the crankshaft and the housing, which can effectively prevent lubricating oil leakage and isolate external dust and impurities. The lubrication channels throughout the crankshaft are connected to the main oil passage of the motorcycle engine, which can accurately deliver pressure lubricating oil to various shaft necks and bearing parts, forming continuous cooling and lubrication protection, significantly extending the service life of the system.
Η βασική λειτουργία του συστήματος σύνδεσης στροφάλου βασίζεται στην ακριβή αμοιβαία μετατροπή μεταξύ γραμμικής κίνησης και περιστροφικής κίνησης. Όταν το μπουζί του κινητήρα μοτοσικλετών ενεργοποιεί την ανάφλεξη, το αέριο υψηλής πίεσης (η μέγιστη πίεση μπορεί να φτάσει τα 8-12 MPa) που παράγεται από την στιγμιαία έκρηξη του μείγματος καυσίμου θα σχηματίσει μια ισχυρή ώθηση, οδηγώντας το έμβολο της μοτοσικλέτας να κάνει παλινδρομική γραμμική κίνηση κατά μήκος του άξονα του κυλίνδρου. Αυτή η δύναμη μεταδίδεται στο μικρό άκρο της ράβδου σύνδεσης της μοτοσικλέτας μέσω του πείρου εμβόλου και στη συνέχεια μεταδίδεται στο μεγάλο άκρο της ράβδου σύνδεσης μέσω του σώματος σύνδεσης, τελικά οδηγώντας τον καρφίτσες για να περιστρέφεται γύρω από το κέντρο του στροφαλοφόρου άξονα, με αποτέλεσμα τη συνεχή παραγωγή ροπής από τον στροφαλοφόρο άξονα για να οδηγήσει τη μηχανική λειτουργία. Κατά τη διάρκεια της πρόσληψης, της συμπίεσης και των διεργασιών εξάτμισης, ο στροφαλοφόρος άξονας περιστρέφεται μέσω της ράβδου σύνδεσης και στη συνέχεια οδηγεί το έμβολο για να ολοκληρώσει την αντίστοιχη παλινδρομική κίνηση, σχηματίζοντας έναν πλήρη κύκλο εργασίας. Σε αυτή τη διαδικασία μετατροπής κίνησης, παράγονται διάφορες δυνάμεις όπως αδρανειακή δύναμη, φυγοκεντρική δύναμη και πίεση αερίου, οι οποίες απαιτούν πολύ υψηλή δομική αντοχή στο σύστημα. Ο στροφαλοφόρος μοτοσικλέτας είναι το κύριο συστατικό του συστήματος σύνδεσης. Ανάλογα με τον αριθμό των κυλίνδρων στον κινητήρα της μοτοσικλέτας, ο στροφαλοφόρος άξονας μπορεί να χωριστεί σε στροφαλοφόρο άξονα ενός κυλίνδρου, στροφαλοφόρο άξονα διπλού κυλίνδρου και στροφαλοφόρο άξονα πολλαπλών κυλίνδρων. Η δομή του στροφαλοφόρου άξονα ενός κυλίνδρου είναι απλή, που περιέχει μόνο δύο αριστερά και δεξιά βραχίονα στροφάλου και μία καρφίτσα στροφάλου, με συμπαγή συνολική δομή και ελαφρύτερο βάρος. Ο στροφαλοφόρος άξονας του κυλίνδρου έχει σχεδιαστεί με διαφορετικές γωνίες στροφάλου που βασίζονται στη διάταξη του κυλίνδρου μοτοσικλέτας για την εξισορρόπηση της ισχύος ισχύος. Ο στροφαλοφόρος άξονας πολλαπλών κυλίνδρων είναι εξοπλισμένος με ένα ακτινικό μπλοκ ισορροπίας, το οποίο είναι διατεταγμένο αντίστροφα με το περιοδικό σύνδεσης Rod Journal για να αντισταθμίσει τις αδρανειακές δυνάμεις και να καταστείλει τις ταλαντώσεις. Ο στροφαλοφόρος άξονας μοτοσικλετών είναι σφυρηλατημένος από χάλυβα κράματος 42CRMO και υφίσταται θερμική επεξεργασία για να βεβαιωθεί ότι η άφθονη αντοχή και η αντίσταση στη φθορά. Οι σύγχρονοι στροφαλοφόροι κινητήρες μοτοσικλετών υιοθετούν ένα κοίλο σχεδιασμό δομής, μειώνοντας τη στιγμή της αδράνειας κατά 15% και αυξάνοντας την ταχύτητα με ένα σφόνδυλο ινών άνθρακα.

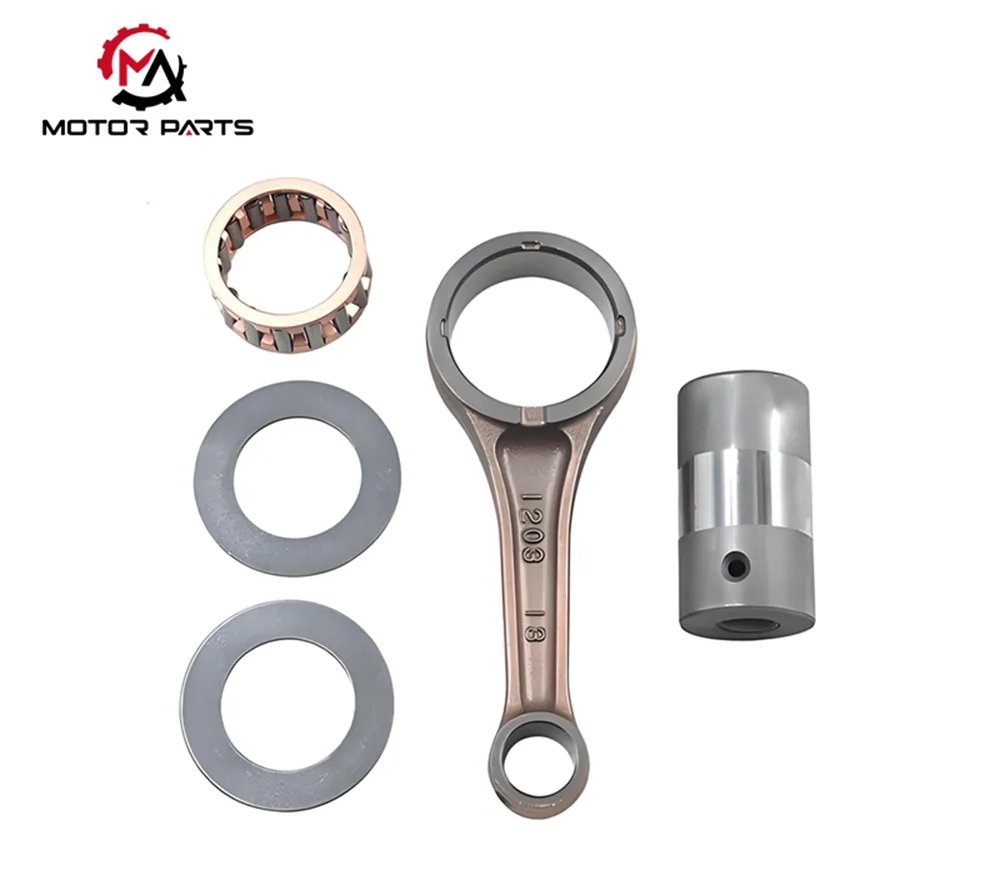

Η ράβδος σύνδεσης πρέπει να μεταδίδει μια τεράστια δύναμη κατά τη διάρκεια της παλινδρομικής κίνησης υψηλής ταχύτητας. Το σώμα σύνδεσης είναι κατασκευασμένο από υλικό χάλυβα μολυβδαινίου χρωμίου, με διατομή σχήματος Ι που έχει σχεδιαστεί για να μειώνει το βάρος στο μέγιστο δυνατό βαθμό εξασφαλίζοντας τη δύναμη. Η δομή διαχωρισμού του Big End Connecting Big End ταιριάζει με τα κελύφη εδράνου με κράμα χαλκού για εύκολη εγκατάσταση και συντήρηση. Η επιφάνεια της σύνδεσης της μοτοσικλέτας χρησιμοποιεί καρφίτσες τοποθέτησης ή μπουλόνια για να εξασφαλίσει ακριβή συναρμολόγηση. Το ρουλεμάν σύνδεσης υιοθετεί κελύφη εδράνου με λεπτό τοίχωμα και η εσωτερική επιφάνεια ψεκάζεται με στρώμα κράματος ανθεκτικό στη φθορά, το οποίο μειώνει την απώλεια τριβής και βελτιώνει την ικανότητα να αντέχει την πρόσκρουση. Τεχνολογία ισορροπίας, ως βοηθητική λειτουργία τουστρόφαλος σύνδεσηΣύστημα, είναι το κλειδί για την εξασφάλιση της ομαλής λειτουργίας του συστήματος ισχύος. Οι κινητήρες μοτοσικλετών μεμονωμένων κυλίνδρων παρουσιάζουν υψηλές διακυμάνσεις δόνησης και ισχύος, οι οποίες έχουν ως αποτέλεσμα ελλιπή ισορροπία. Χρησιμοποιείται μπλοκ ισορροπίας συχνά εγκατεστημένα στον στροφαλοφόρο άξονα ή χρησιμοποιείται ένας μηχανισμός εξωτερικού άξονα ισορροπίας. Ο άξονας ισορροπίας συνδέεται με τον στροφαλοφόρο άξονα μέσω γραναζιών και περιστρέφεται προς αντίθετες κατευθύνσεις για να εξουδετερώσει αδρανειακές δυνάμεις, μειώνοντας σημαντικά τη δόνηση του κινητήρα. Οι κινητήρες μοτοσικλέτας πολλαπλών κυλίνδρων εξουδετερώνουν κάποιες αδρανειακές δυνάμεις με τη συμμετρική τους οργάνωση. Για παράδειγμα, οι ενσωματωμένοι κινητήρες διπλού κυλίνδρου χρησιμοποιούν συχνά φάσεις στροφάλου 360 ° ή 180 °, ενώ οι δίδυμοι κυλινδροκελίδες σχήματος V χρησιμοποιούν συχνά σχεδιασμό γωνίας 90 °.
Η τεχνολογία αναλογίας μεταβλητής συμπίεσης της Max Trading του συστήματος σύνδεσης στροφάλου βελτιστοποιεί τον λόγο συμπίεσης υπό διαφορετικές συνθήκες εργασίας, αλλάζοντας την απόσταση μεταξύ του ακροβάτη και του κέντρου στροφαλοφόρου. Η εφαρμογή των ελαφρών υλικών μειώνει σημαντικά την αδρανειακή μάζα του συστήματος, τις μεταρρυθμίσεις της ταχύτητας και της ανταπόκρισης του κινητήρα. Η τεχνολογία κατεργασίας ακριβείας εξασφαλίζει την ακρίβεια διαστάσεων και την ποιότητα των επιφανειών των εξαρτημάτων, μειώνοντας τη μηχανική φθορά. Το Max Trading εισάγει την αρχή λειτουργίας και τα δομικά χαρακτηριστικά του συστήματος σύνδεσης στροφάλου με τους λάτρεις της μοτοσικλέτας, γεγονός που συμβάλλει στην εμβάθυνση της κατανόησης του μηχανισμού λειτουργίας των κινητήρων μοτοσικλετών και παρέχει επαγγελματική καθοδήγηση για τη συντήρηση και την τροποποίηση του κινητήρα. Ας απολαύσουμε τη διασκέδαση της μοτοσικλέτας που οδηγεί πιο επιστημονικά μαζί.
