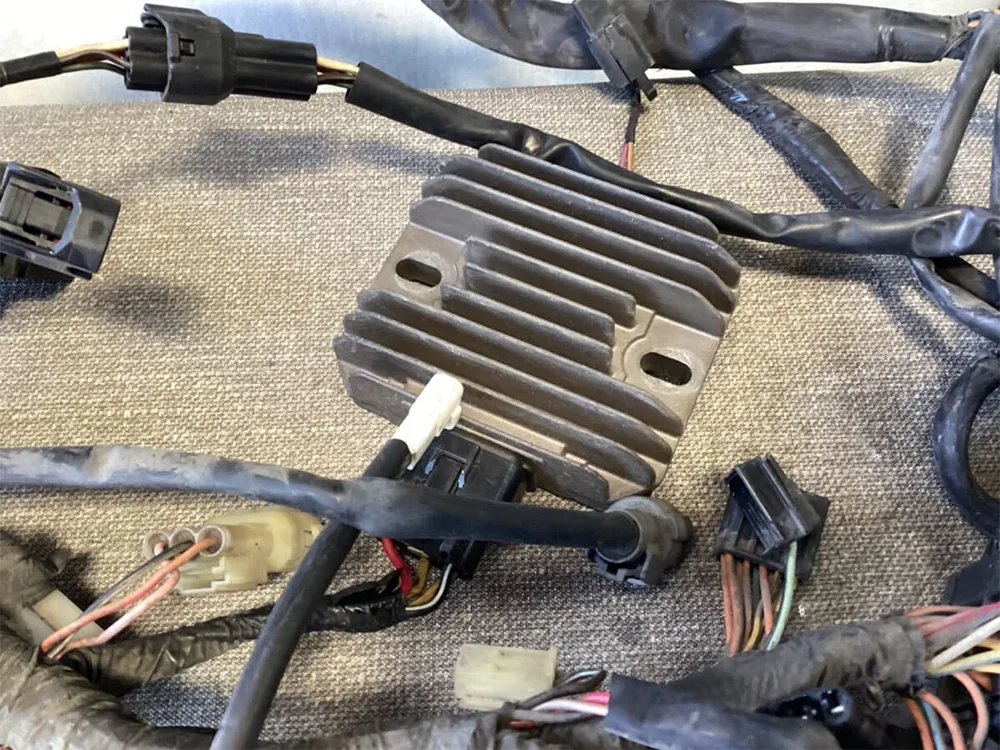

GY6-125 Ανορθωτής Μοτοσυκλέτας

Ο ανορθωτής μοτοσικλετών GY6-125, που ονομάζεται επίσης ρυθμιστής ανορθωτή, είναι το «κέντρο ισχύος» του συστήματος τροφοδοσίας του κινητήρα, διαμορφώνοντας ένα σύστημα τριγώνου τροφοδοσίας μαζί με τον μαγνητικό κινητήρα και την μπαταρία. Οι κύριες λειτουργίες του αντικατοπτρίζονται σε δύο βασικά μέρη:

Μετατροπή διόρθωσης:

Το εναλλασσόμενο ρεύμα (AC) που παράγεται από τη λειτουργία του μαγνητικού κινητήρα έχει τα χαρακτηριστικά των περιοδικών αλλαγών στην κατεύθυνση του ρεύματος και των μεγάλων διακυμάνσεων της τάσης, που δεν μπορούν να τροφοδοτήσουν απευθείας τον εξοπλισμό του οχήματος. Ο ανορθωτής μοτοσικλέτας GY6-125 διαθέτει ένα ενσωματωμένο κύκλωμα ανορθωτή γέφυρας, το οποίο κόβει το ημιτονοειδές κύμα AC σε μονοκατευθυντικό παλμικό DC μέσω των χαρακτηριστικών μονής κατεύθυνσης αγωγιμότητας τεσσάρων διόδων. Αυτή η διαδικασία είναι σαν να εγκαθιστάτε μια «βαλβίδα μονής κατεύθυνσης» για το ρεύμα, διασφαλίζοντας ότι το ρεύμα ρέει πάντα προς την ίδια κατεύθυνση. Λαμβάνοντας ως παράδειγμα την ισχύ εναλλασσόμενου ρεύματος 50 Hz, μετά την ανόρθωση, σχηματίζει μια ισχύ συνεχούς ρεύματος με 100 παλμούς ανά δευτερόλεπτο, παρέχοντας προσαρμοστική ισχύ για συσκευές DC, όπως ηχητική συσκευή αυτοκινήτου και πίνακες οργάνων.

Προστασία σταθεροποίησης τάσης:

Κάτω από διαφορετικές συνθήκες λειτουργίας, η τάση εξόδου του μαγνητικού κινητήρα της μοτοσικλέτας παρουσιάζει έντονες διακυμάνσεις. Κατά τη λειτουργία ρελαντί, η τάση μπορεί να πέσει έως και 12,5 V, καθιστώντας δύσκολη την κάλυψη των απαιτήσεων φόρτισης πλωτήρα της μπαταρίας. Όταν οδηγείτε με υψηλές ταχύτητες, η μέγιστη τάση μπορεί να φτάσει πάνω από 100 V, υπερβαίνοντας κατά πολύ το ασφαλές εύρος μιας μπαταρίας 12 V. Το GY6-125 Motorcycle Rectifier προσαρμόζει δυναμικά την τάση εξόδου μέσω της τεχνολογίας PWM (Pulse Width Modulation). Όταν η τάση υπερβαίνει το όριο των 14,8 V, ενεργοποιήστε αμέσως το κύκλωμα διακλάδωσης για να απελευθερώσετε την υπερβολική ισχύ. Όταν η τάση είναι κάτω από 13,5 V, η απόδοση φόρτισης βελτιώνεται. Αυτός ο μηχανισμός όχι μόνο προστατεύει αποτελεσματικά το ενεργό υλικό των πλακών μπαταρίας μολύβδου-οξέος, αποτρέποντας το σχηματισμό κρυστάλλων θειικού μολύβδου λόγω υπερφόρτισης και διόγκωσης, αλλά εξασφαλίζει επίσης σταθερή θερμοκρασία χρώματος προβολέα και σταθερή ενέργεια ανάφλεξης του πηνίου ανάφλεξης. Σε πρακτικές εφαρμογές, αυτή η λειτουργία σταθεροποίησης τάσης μπορεί να παρατείνει τη διάρκεια ζωής των λαμπτήρων πάνω από τρεις φορές και το ποσοστό επιτυχίας της ανάφλεξης του μπουζί μπορεί να αυξηθεί στο 99,8%.

Αυτό το εξάρτημα επηρεάζει άμεσα τη διάρκεια ζωής της μπαταρίας (όπως η προστασία φόρτισης και εκφόρτισης της μπαταρίας YTX9-BS) και τη σταθερότητα του συστήματος φωτισμού και ανάφλεξης και αποτελεί βασικό ηλεκτρικό στοιχείο των σκούτερ μικρού κυβισμού. Η απόδοσή του επηρεάζει άμεσα την ανθεκτικότητα του ηλεκτρικού συστήματος του οχήματος - οι ανορθωτές υψηλής ποιότητας μπορούν να αυξήσουν τον αριθμό των κύκλων της μπαταρίας κατά 40% και να μειώσουν τη συχνότητα των ηλεκτρονικών βλαβών που προκαλούνται από μη φυσιολογική τάση κατά περισσότερο από 65%.

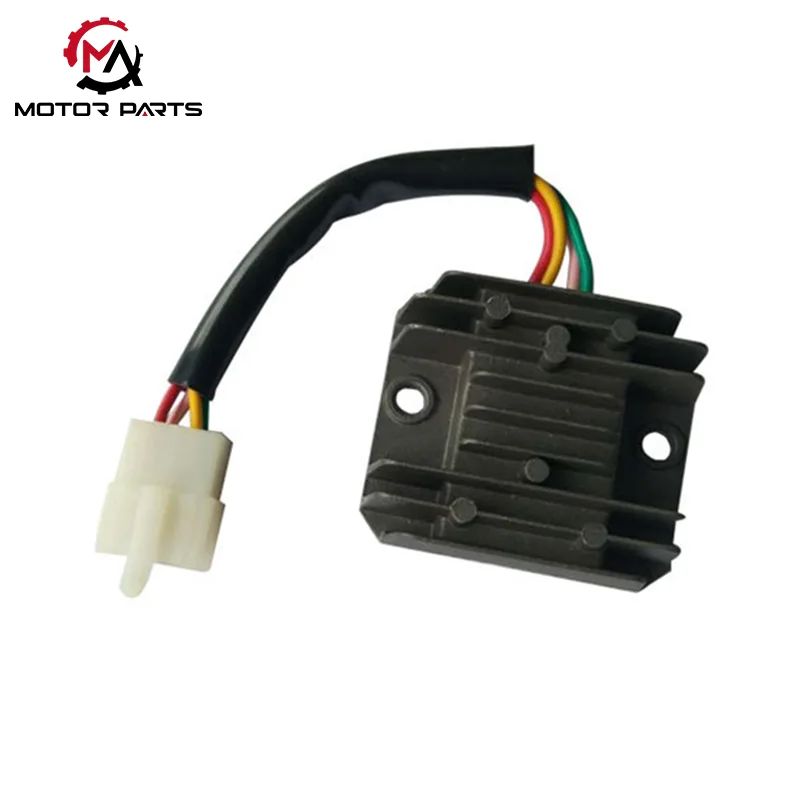

GY6 125 ανορθωτής 4 συρμάτων μονοφασικός τύπος (βασικό μοντέλο)

Δομικά χαρακτηριστικά: Υιοθετώντας ένα σχέδιο 4 αγωγών 4 ακίδων, περιλαμβάνει 2 γραμμές εισόδου AC (κίτρινο/ροζ ή λευκό/κίτρινο), 1 γραμμή εξόδου DC (κόκκινο) και 1 καλώδιο γείωσης (πράσινο), σφραγισμένο σε χυτό κουτί αλουμινίου με ψύκτρα και σφραγισμένο με εποξική ρητίνη για την αποφυγή υγρασίας.

Αρχή σταθεροποίησης τάσης: Υιοθετείται η τεχνολογία σταθεροποίησης τάσης αποκοπής βραχυκυκλώματος. Όταν η τάση υπερβαίνει το πρότυπο, η τάση ελέγχεται από διαρροή βραχυκυκλώματος. Η δομή είναι απλή, το κόστος χαμηλό και είναι κατάλληλο για το βασικό μοντέλο GY6 125 (όπως τα συνηθισμένα σκούτερ).

Βασικές παράμετροι: Τάση εισόδου AC 20-60V, ρεύμα εξόδου φόρτισης 0-4A, εύρος θερμοκρασίας λειτουργίας -20 ° C έως 60 ° C.

Ταμπού καθημερινής συντήρησης

Απαγορεύεται η χρήση ανορθωτών χωρίς μπαταρίες, διαφορετικά η υψηλή τάση θα καταστρέψει τον ηλεκτρικό εξοπλισμό.

Καθαρίζετε τακτικά τη σκόνη στην ψύκτρα για να αποφύγετε το παρατεταμένο ρελαντί (που μπορεί να προκαλέσει υπερβολικό φορτίο φόρτισης).

Κατά την εκ των υστέρων τοποθέτηση προβολέων LED και άλλου εξοπλισμού, θα πρέπει να επιλέγεται ένας ανορθωτής με μεγαλύτερο ρεύμα εξόδου (≥ 6A) για την αποφυγή ζημιών από υπερφόρτωση.

Παράμετρος προϊόντος:

Ποια είναι τα πλεονεκτήματα των ανορθωτών που παράγονται από τη Max Trading;

Σταθερότητα τάσης: Χρησιμοποιώντας την τεχνολογία ελέγχου ανάδρασης κλειστού βρόχου, η τάση εξόδου κλειδώνεται με ακρίβεια εντός του υγιούς εύρους των 13,8V~14,4V, αποφεύγοντας την υπερφόρτιση και την διόγκωση της μπαταρίας, με πραγματικές διακυμάνσεις μόνο ± 0,2V.

Σταθερό ρεύμα: Ενσωματωμένο κύκλωμα προστασίας από υπερένταση, κατάλληλο για σενάρια υψηλού φορτίου όπου και οι προβολείς και το GPS είναι ταυτόχρονα ενεργοποιημένα. Το ονομαστικό ρεύμα των 18Α μπορεί να καλύψει τις περισσότερες ανάγκες τροποποίησης.

Σταθερή διάχυση θερμότητας: Ο σχεδιασμός πτερυγίων από κράμα αλουμινίου βελτιώνει την απόδοση απαγωγής θερμότητας κατά 60% και το κέλυφος φτάνει μόνο τους 48 ℃ μετά από συνεχή λειτουργία για 3 ώρες σε περιβάλλον 45 ℃, πολύ κάτω από το όριο ασφαλείας των 70 ℃.

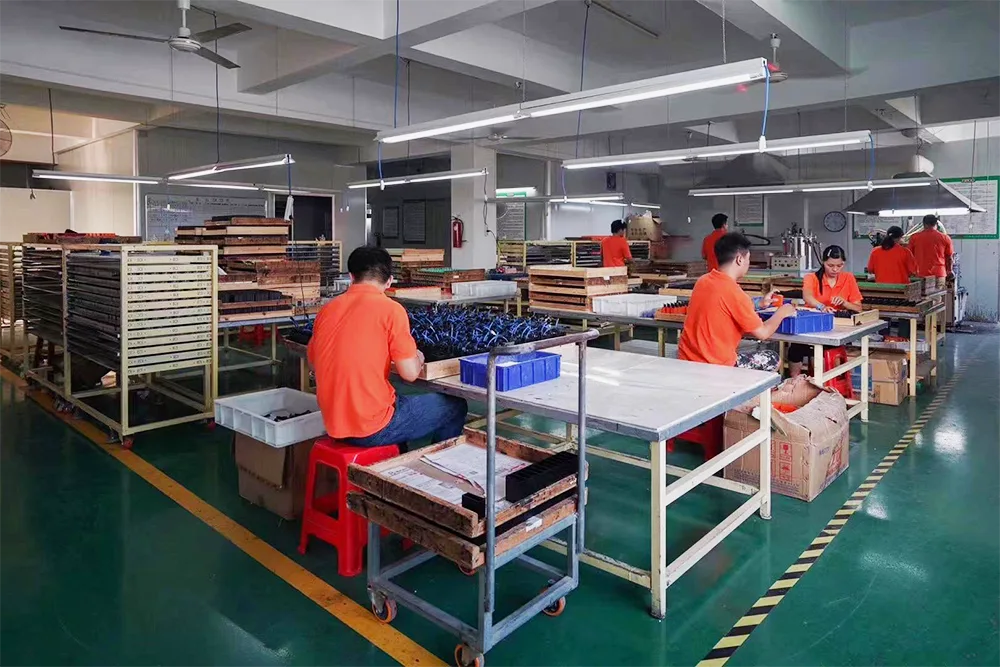

Το εργοστάσιό μας
